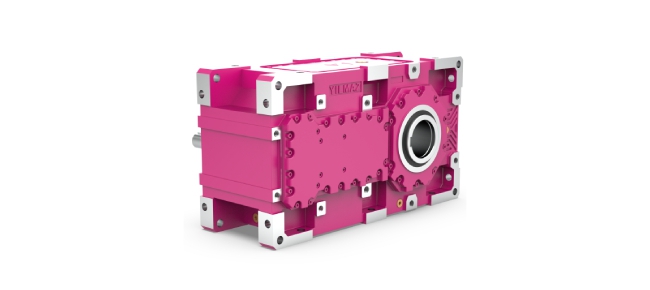

H Serisi

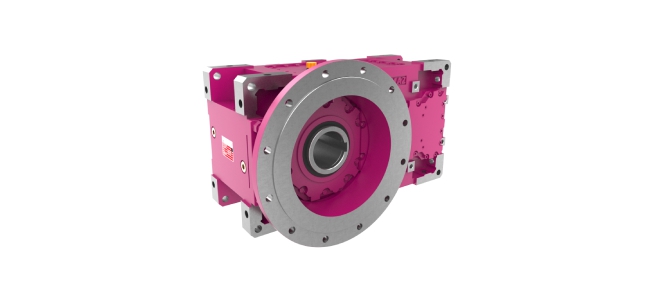

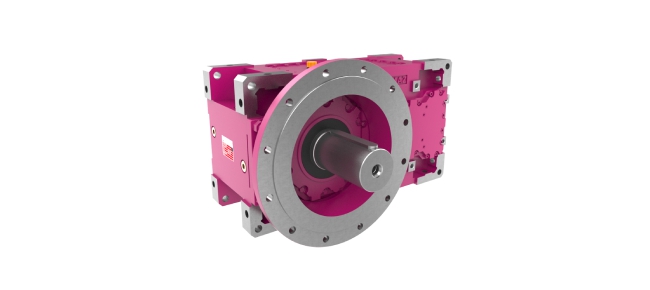

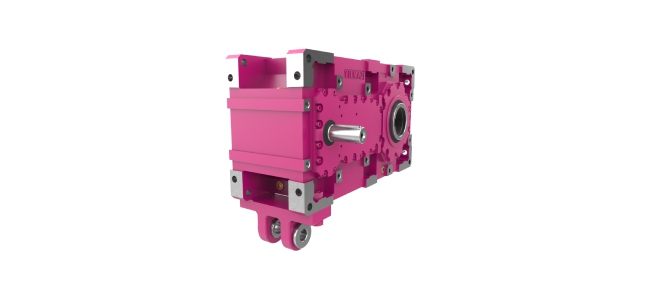

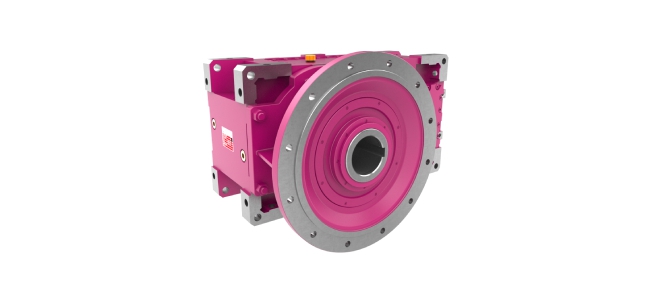

Helisel dişlilerden oluşan, giriş ve çıkış milleri birbirlerine parallel olan, gövde üzerindeki ayak delikleri, çıkış flanşı veya tork kolu ile makineye montaj edilen ağır endüstri redüktörlerdir.
Teknik Özellikler
| Redüktör Büyüklüğü | Tahvil Aralığı [i] | Nominal Tork [Nm] | Çıkış Mili Çap/Boy [mm] |
|---|---|---|---|
| H0321 | 1,54 - 5,06 | 3.280 | Ø60/125 |
| H0521 | 1,64 - 5,25 | 10.420 | Ø85/160 |
| H0721 | 1,61 - 5,20 | 22.360 | Ø110/210 |
| H032. | 5 - 75 | 4.850 | Ø70/140 |
| H042. | 6 - 85 | 5.500 | Ø80/170 |
| H052. | 6 - 86 | 9.000 | Ø100/170 |
| H062. | 8 - 107 | 11.000 | Ø110/210 |
| H072. | 6 - 318 | 19.000 | Ø120/210 |
| H082. | 8 - 403 | 24.000 | Ø130/250 |
| H092. | 6 - 339 | 29.000 | Ø140/250 |
| H102. | 8 - 419 | 36.000 | Ø160/300 |
| H112. | 6 - 314 | 55.000 | Ø170/300 |
| H122. | 8 - 404 | 70.000 | Ø180/300 |
| H132. | 7 - 319 | 90.000 | Ø200/350 |
| H142. | 8 - 386 | 110.000 | Ø220/350 |
| H152. | 7 - 325 | 150.000 | Ø230/410 |
| H162. | 7 - 357 | 165.000 | Ø240/410 |
| H172. | 7 - 320 | 200.000 | Ø250/410 |
| H182. | 8 - 370 | 240.000 | Ø270/470 |
| H192. | 7 - 336 | 300.000 | Ø290/470 |
| H202. | 7 - 374 | 345.000 | Ø300/500 |
| H212. | 7 - 323 | 420.000 | Ø320/500 |
| H222. | 7 - 360 | 470.000 | Ø340/550 |
